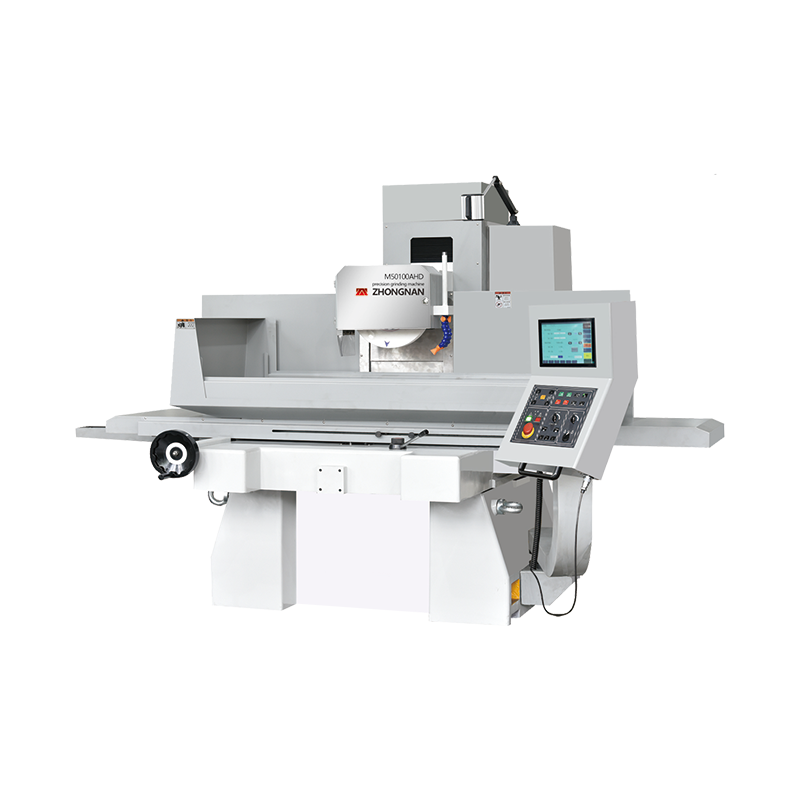

دستگاه سنگ زنی سطح میز مستطیلی محور افقی M50100 یکی از ماشین آلات با کارایی بالا با سنگ زنی کنترل تغذیه CNC است که توسط شرکت ما توسعه یافته است. طراحی طراحی ماشین ابزار معقول تر است و استحکام، حفظ دقت و قابلیت اطمینان ماشین ابزار نزدیک است. این معیار برای سنگ زنی دقیق مواد مختلف فلزی، مخروطی و شکل خاص است و به طور خاص در خودروسازی، الکترونیک، تجهیزات پزشکی، ماشین آلات دقیق، تولید قالب و سایر صنایع استفاده می شود.
ویژگی های ساختاری
● ماشین پالت متقاطع را طرح می کند و اجزای اصلی را می پذیرد
ساختار متقارن جدید

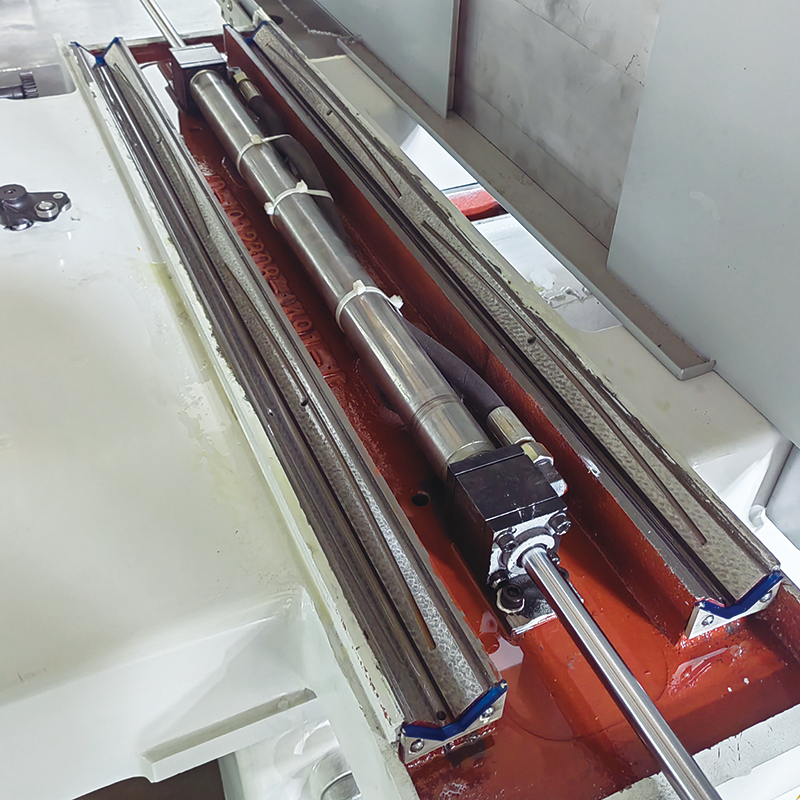

● میز و زینت راهنمای دوگانه V را می توان حفظ کرد
دقت دستگاه برای مدت طولانی از طریق خراش دادن دقیق.
● سر سنگ زنی توسط ریل سیمی دقیق از پیش فشرده شده و
پیچ توپ دقیق برای اطمینان از تغذیه با دقت بالا.
● اسپیندل یک دوک سر سنگ زنی شده است و موتور اسپیندل
مستقیماً با یک کوپلینگ الاستیک به دوک متصل می شود.
● کنترل سروو موتور متمرکز Y/Z، می تواند به سنگ زنی خودکار دست، کارایی پردازش را بهبود بخشد.
● پمپ روانکاری خودکار برای روانکاری ریل راهنمای پیچ برای بهبود عمر سایش استفاده می شود.

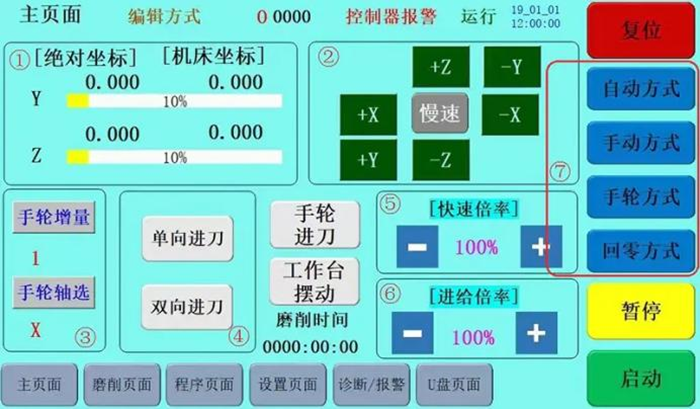

شرح عملکرد دستگاه سنگ زنی سطح میز مستطیلی محور افقی M2050
1. حالت کار: دستی، پیوسته، نیمه اتوماتیک، تمام اتوماتیک
2. حالت میز کار: دستی، اتوماتیک (سر سنگ زنی قبل و بعد از فشار هیدرولیک، نادیده گرفته شود)
3. سر سنگ زنی: توقف، اجرا
4. هیدرولیک: توقف، اجرا
5. پمپ آب: توقف، اجرا
6. مقدار گام محور Y: مقدار گام جلو و عقب محور Y خودکار
7. سنگ زنی خودکار، نمایش مازاد سنگ زنی.
2. نرخ خوراک Z آسیاب درشت: هر مقدار خوراک (واحد UM)
سنگ زنی خشن Z کل سنگ زنی: کل خوراک (واحد UM)
نرخ تغذیه Z: در هر خوراک (واحد UM)
سنگ زنی Z کل آسیاب: کل خوراک (واحد UM)
سنگ زنی سبک: بدون زمان سنگ زنی خوراک3
