دستگاه پردازش نوار تایپ ستون متحرک ZN-XC3080
دستگاه پردازش نوار تایپ ستون متحرک ZN-XC3080

دستگاه پردازش نوار تایپ ستون متحرک ZN-XC3080

به طور عمده پروفیل های داخلی لوکوموتیوهای حمل و نقل ریلی را پردازش کنید. قطعات باریک و بلند خودروها؛ قاب تلویزیون، فریم یخچال، پوسته تجهیزات ارتباطی، پروفیل آلیاژ شرکت، پروفیل کامپوزیت تجهیزات و چوب، پروفیل مس، پروفیل پی وی سی و غیره.
دریافت یک نقل قول محصولات بیشتر
PREV：No previous article
NEXT：دستگاه پردازش نوار نوع ستون متحرک ZN-XC2250
  • مقدمه
  • پارامتر
  • جدول پیکربندی محصول

  • مرکز ماشینکاری پروفیل ZN-XC3080 دارای قابلیت اطمینان بالا، پایداری بالا و راندمان بالا است.

    1. دستگاه سیستم بستر را می توان تا به طور خودکار از تراشه های آب در برابر پاشیدن از تجهیزات محافظت کند و به طور خارج از ریل راهنما، سایر بخش ها و قسمت های مهم برای بهبود عمر و قابلیت اطمینان از ایمنی محافظت کند.

    2. پیچ سه استاندارده، برای رفع نیازهای دقت ماشینکاری بالاتر، عملکرد دینامیکی تجهیزات بهتر است، شتاب بالاتر.

    3. پایین میز با یک اریب بزرگ طراحی شده است که برای تمیز کردن و براده برداری راحت تر است.

    4. بررسی در: خودرو، حمل و نقل ریلی، ماشین آلات ساخت و سایر صنایع صنایع، پردازش مشخصات فولاد استفاده می شود.

  • خطوط ماشین

    واحد

    XC3080

    XC4080

    XC5080

    XC6080

    جدول (طول × عرض)

    میلی متر

    3200×800

    4200×800

    5200×800

    6200×800

    جدول محاسبه بار

    مربع بر متر مربع

    1500

    اسلات T (تعداد شیارها× عرض شیارها × فاصله)

    میلی متر

    5×22×160

    سفر سفر X

    میلی متر

    3100

    4100

    5100

    6100

    سفر با جامعه Y

    میلی متر

    800

    سفر سفر Z

    میلی متر

    680

    فاصله از وجه انتهایی دوک تا سطح کار

    میلی متر

    200-880

    فاصله از مرکز دوک تا سطح راهنمای ستون

    میلی متر

    815

    مشخصات اسپیندل

    BT50

    سرعت اسپیندل (استاندارد)

    r.p.p

    6000

    حالت انتقال اسپیندل

    چرخ دنده

    قدرت موتور اسپیندل

    KW

    15/18.5

    گشتاور اسپیندل (S1/S2)

    NM

    257/344

    سیستم CNC

    FANUC-0i MF

    سرعت پیمایش سریع انجمن X/Y/Z

    میلی متر

    15/15/15

    15/15/15

    15/15/15

    15/12/15

    ابزار مجله ابزار

    مشت

    24

    دقت موقعیت یابی (X/Y/Z)

    میلی متر

    0.016/0.01/0.01

    0.02/0.01/0.01

    0.025/0.01/0.01

    0.03/0.01/0.01

    قابلیت تکرار (X/Y/Z)

    میلی متر

    0.012/0.008/0.008

    0.012/0.008/0.008

    0.016/0.008/0.008

    0.02/0.008/0.008

    وزن دستگاه

    اندازه

    14000

    17000

    20000

    23000

    ویژگی (L×W×H)

    میلی متر

    6500×3300×3400

    7500×3300×3400

    8500×3300×3400

    9500×3300×340033

  • پیکربندی استاندارد

    1

    FANUC

    2

    دوک کمربند BT40

    3

    ATC بازوی ابزار 24T

    4

    برش و دمیدن دوک

    5

    برش سیستم خنک کننده

    6

    سیستم خود روانکاری

    7

    نگهبان نیمه بسته

    8

    مخزن آب استاندارد

    9

    تفنگ آب تمیز و تفنگ بادی در سمت عملیات

    10

    مبدل حرارتی کابینت برقی

    11

    چراغ کار

    12

    چراغ هشدار

    13

    جعبه ابزار و ابزار

    14

    پیچ لنگر

    15

    ترانسفورماتور

    پیکربندی اختیاری

    1

    MITSIBBSHI/SIEMENS/SYNTEC

    2

    نوار نقاله تراشه های زنجیره ای

    3

    اسپندل مستقیم BT40-12000 دور در دقیقه

    4

    کولر روغن اسپیندل

    5

    خروجی مرکز اسپیندل 30bar

    6

    جدا کننده روغن و آب نوع اسکراپر

    7

    میز دوار (محور چهارم)

    8

    سیستم اندازه گیری ابزار خودکار

    9

    سیستم اندازه گیری خودکار قطعه کار

کارخانه

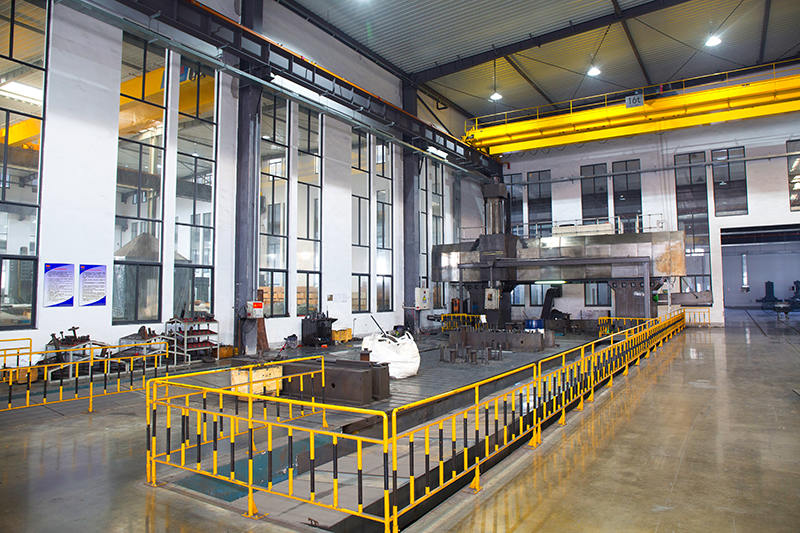

  • کارخانه تجهیزات
  • کارخانه تجهیزات
  • کارخانه تجهیزات
  • کارخانه تجهیزات
  • کارخانه تجهیزات
  • کارخانه تجهیزات
  • تولید پروسه
  • تولید پروسه


محصولات مرتبط

درباره
Jiangsu Chuangjia Machinery Co., LTD.
Jiangsu Chuangjia Machinery Co., LTD. متعلق به Nantong Zhongnan Intelligent Technology Co.، Ltd. شرکت گروه دارای ابزار دریایی Zhongnan CNC، فناوری Xinsheng CNC و سایر شرکت های تابعه است.

از زمان تأسیس در سال 2000، با تولید ماشین آلات سنگ زنی سطحی شروع شد و به تدریج به مرکز ماشینکاری CNC پیشرفته و ساخت با خط تولید مرکز ماشینکاری عمودی CNC، مرکز ماشینکاری دروازه ای با دقت بالا، مرکز ماشینکاری افقی، ماشین های فرز افقی CNC تبدیل شد. مرکز پیچیده تراشکاری و فرز، ماشین های سنگ زنی دقیق CNC، خط تولید محصولات ریخته گری و سایر خط محصولات ماشین ابزار. شرکت گروه دارای خط تولید کامل، دارای ریخته گری حرفه ای، کارگاه فرآوری ورق فلز، کارگاه رنگ آمیزی و ... تولید کننده حرفه ای با محصولات مطلوب و استحکام فنی قوی در زنجیره صنعت برش فلزات داخلی می باشد. محصولات این شرکت به طور گسترده در یاقوت کبود، خودرو، انرژی های نو، تولید قالب و سایر زمینه های صنعتی استفاده می شود.

Jiangsu Chuangjia دارای یک پارک تولیدی به مساحت 100000 متر مربع است. بیش از 380 کارمند، 30 موتور ارشد و 20 مهندس تحقیق و توسعه وجود دارد. شرکت گروه دارای مرکز تحقیق و توسعه فناوری خود - موسسه تحقیقاتی ماشین سنگ زنی است و دفتر طراحی پیشرفته CAD داخلی را ساخته است و تعدادی اختراع مستقل را به دست آورده است. ظرفیت تولید کل زنجیره تولید تولید ریخته گری، ماشینکاری، رنگ آمیزی، مونتاژ، راه اندازی، بازرسی و غیره را پوشش می دهد.

ماموریت ما: "فناوری نفیس، پایبندی به حرفه ای". مفهوم خدمات ما "نوآوری، ایجاد، یکپارچگی، کیفیت" است. صمیمانه منتظر همکاری برد-برد با شما و ایجاد یک تجارت خوب با هم هستیم.
گواهی افتخار
  • گواهی
  • گواهی
  • گواهی
  • گواهی
  • گواهی
  • گواهی
  • گواهی
  • گواهی
اخبار
پیام بازخورد

دانش محصول

کاربرد در صنایع مختلف
این دستگاه پردازش چند سطحی نوار نوع ستون متحرک ZN-XC3080 به لطف قابلیت های پیشرفته و طراحی همه کاره، برای پاسخگویی به نیازهای مختلف صنایع مختلف مهندسی شده است. این دستگاه با توانایی انجام وظایف پیچیده ماشین‌کاری به طور کارآمد، کاربردهایی در زمینه‌های مختلف از جمله صنعت یاقوت کبود، خودروسازی، تولید قالب و بخش‌های انرژی‌های تجدیدپذیر پیدا کرده است. هر یک از این صنایع از دقت و کارایی ارائه شده توسط ZN-XC3080 سود می برند که نشان دهنده تخصص Jiangsu Chuangjia Machinery Co., Ltd. در ارائه ماشین آلات با کیفیت بالا متناسب با نیازهای صنعتی خاص است.

در صنعت یاقوت کبود، ZN-XC3080 نقش مهمی در پردازش بسترهای یاقوت کبود مورد استفاده برای تولید LED و دستگاه های الکترونیکی ایفا می کند. توانایی دستیابی به پرداخت های سطحی بسیار دقیق و تحمل های محکم در این بخش ضروری است، جایی که حتی عیوب جزئی می تواند بر عملکرد محصول نهایی تأثیر بگذارد. فناوری پیشرفته CNC این دستگاه امکان ماشینکاری پیچیده مواد یاقوت کبود را فراهم می کند و تولید کنندگان را قادر می سازد تا بسترهای با کیفیت بالا تولید کنند که استانداردهای صنعتی دقیق را برآورده می کند. تخصص Jiangsu Chuangjia Machinery Co., Ltd. در توسعه ماشین‌هایی که به طور خاص برای مواد سخت طراحی شده‌اند، ZN-XC3080 را به عنوان یک انتخاب ارجح در میان تولیدکنندگان یاقوت کبود می‌سازد.

صنعت خودرو یکی دیگر از حوزه‌های مهمی است که ZN-XC3080 در آن برتری دارد. با افزایش تقاضا برای قطعات سبک وزن و با استحکام بالا، تولیدکنندگان به ماشین‌هایی نیاز دارند که بتوانند قطعات پیچیده با ابعاد دقیق را به طور موثر تولید کنند. توانایی ZN-XC3080 برای انجام ماشینکاری چند سطحی به طور قابل توجهی زمان چرخه را کاهش می دهد و امکان افزایش بهره وری در کف کارخانه را فراهم می کند. قطعاتی مانند بلوک موتور، بدنه جعبه دنده و قطعات شاسی از قابلیت ماشینکاری با سرعت بالا و کیفیت سطح عالی ارائه شده توسط دستگاه بهره می برند. Jiangsu Chuangjia Machinery Co., Ltd. شراکت قوی با تولیدکنندگان خودرو برقرار کرده است و اطمینان حاصل می کند که ماشین آلات آنها با آخرین روندها و فناوری های مهندسی خودرو هماهنگ است.

تولید قالب یک زمینه پر تقاضا است که به دقت و انعطاف پذیری بالایی نیاز دارد. ZN-XC3080 مخصوصاً برای تولید قالب‌های مورد استفاده در کاربردهای مختلف، از قالب‌گیری تزریقی پلاستیک گرفته تا ریخته‌گری، بسیار مناسب است. طراحی ستون متحرک آن امکان دسترسی و انعطاف پذیری بیشتری را هنگام ماشینکاری هندسه های پیچیده قالب فراهم می کند. دقت دستگاه تضمین می‌کند که می‌توان قالب‌ها را با تحمل‌های سخت تولید کرد و نیاز به فرآیندهای تکمیلی گسترده را کاهش داد و تاخیر در تولید را به حداقل رساند. با استفاده از ZN-XC3080، سازندگان قالب می توانند به زمان های چرخش سریع تری دست یابند و کیفیت کلی محصولات خود را افزایش دهند. Jiangsu Chuangjia Machinery Co., Ltd. همچنان به نوآوری در این زمینه ادامه می دهد و راه حل های مناسبی را ارائه می دهد که نیازهای در حال تحول سازندگان قالب را برآورده می کند.

با گسترش بخش انرژی های تجدیدپذیر، نیاز به قطعات مهندسی دقیق افزایش یافته است. ZN-XC3080 قادر به ماشینکاری قطعات توربین های بادی، پنل های خورشیدی و سایر فناوری های انرژی تجدیدپذیر است. به عنوان مثال، این دستگاه می‌تواند اجزای پیچیده‌ای را برای گیربکس‌های توربین و سیستم‌های ردیابی خورشیدی تولید کند، جایی که دقت و دوام در اولویت هستند. کارایی و قابلیت اطمینان ZN-XC3080 به سازندگان در بخش انرژی های تجدیدپذیر اجازه می دهد تا نرخ تولید بالا را حفظ کنند و در عین حال کیفیت هر قطعه را تضمین کنند. Jiangsu Chuangjia Machinery Co., Ltd. متعهد به حمایت از رشد انرژی های تجدیدپذیر با ارائه ماشین آلاتی است که الزامات سختگیرانه این بخش را برآورده می کند.

در صنعت الکترونیک، ZN-XC3080 تولید قطعات با دقت بالا را که در دستگاه‌های مختلف، از لوازم الکترونیکی مصرفی گرفته تا تجهیزات پیشرفته مخابراتی استفاده می‌شود، تسهیل می‌کند. قابلیت پردازش چند سطحی این دستگاه به سازندگان اجازه می دهد تا قطعاتی با هندسه های پیچیده و جزئیات دقیق ایجاد کنند که برای الکترونیک مدرن ضروری است. دقت به دست آمده با ZN-XC3080 منجر به بهبود عملکرد و قابلیت اطمینان محصولات الکترونیکی می شود. Jiangsu Chuangjia Machinery Co., Ltd. پیشرفت های سریع در الکترونیک را به رسمیت می شناسد و به طور مداوم پیشنهادات خود را برای کمک به سازندگان برای حفظ رقابت در این صنعت پرسرعت تطبیق می دهد.

دستگاه های پزشکی اغلب به دقت بالا و رعایت دقیق استانداردهای نظارتی نیاز دارند. ZN-XC3080 از تولید قطعات حیاتی پزشکی، از جمله ابزار جراحی، ایمپلنت ها و تجهیزات تشخیصی پشتیبانی می کند. قابلیت‌های این دستگاه، سازندگان را قادر می‌سازد تا قطعاتی را با دقت و پرداخت سطحی استثنایی تولید کنند و اطمینان حاصل شود که هم الزامات عملکردی و هم ایمنی را برآورده می‌کنند. Jiangsu Chuangjia Machinery Co., Ltd. چالش های منحصر به فرد تولید کنندگان دستگاه های پزشکی را درک می کند و ZN-XC3080 را برای رفع این نیازها به طور موثر طراحی کرده است.
